グラボの補助電源（8pin・12VHPWR）とは？電源ユニット選びの注意点

新しいグラボを選ぶと、必ず出てくるのが「補助電源」という言葉です。「8pinって何本いるの？」「12VHPWRって聞いたことあるけど大丈夫？」と、電源まわりで手が止まってしまう方も多いはず。

この記事では、グラボの補助電源コネクタの種類と役割、必要な本数と電源容量の目安、そして最近話題の12VHPWR／12V-2×6コネクタや電源ユニット選びの注意点まで、PC初心者の方にもわかるようにやさしく整理します。

結論から言うと、BTOパソコンを選ぶなら、補助電源はほとんど気にしなくて大丈夫です。理由も後半で説明しますね。

グラボの補助電源とは？なぜ必要なのか

よくある疑問：そもそも補助電源って、なんで必要なの？マザーボードに挿すだけじゃダメなの？

補助電源とは、グラボに電力を追加で送り込むための電源ケーブル（コネクタ）のことです。グラボは、まずマザーボード上の差し込み口（＝PCIeスロット）から電気をもらいます。ただし、このスロットから供給できる電力は最大75Wまでと決まっています。

ところが、ゲーム向けの高性能なグラボは75Wでは全然足りません。そこで、電源ユニットから直接ケーブルをつないで、足りない分の電力を補うのが補助電源の役割です。「スロットからの75W＋補助電源」の合計で、グラボは動いているわけですね。

逆に言えば、消費電力の小さいエントリー向けグラボの中には、補助電源が不要で、スロットからの電力だけで動くモデルもあります。性能が上がるほど電気を食うので、補助電源のコネクタが増えていく、とイメージすると分かりやすいです。

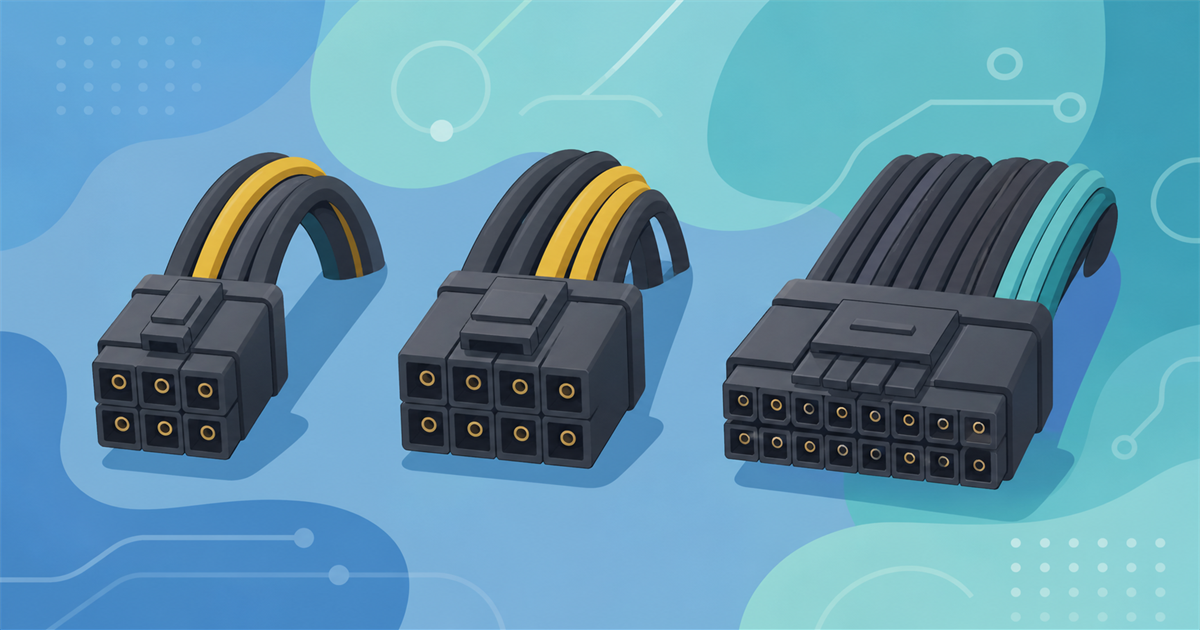

補助電源コネクタの種類と供給できる電力

補助電源コネクタにはいくつか種類があり、それぞれ供給できる電力の上限が決まっています。代表的なものを表にまとめました。

電力の入り口	供給できる電力の目安	主に使われる場面
PCIeスロット	最大75W	すべてのグラボが基本的に使用
6pinコネクタ	最大75W	エントリー〜ミドル向け
8pin（6+2pin）コネクタ	最大150W	ミドル〜ハイエンドで広く使用
12VHPWR／12V-2×6（16pin）	最大600W	最新のハイエンドグラボ

ポイントは、8pinケーブル1本で最大150W、新しい12VHPWR（12V-2×6）なら1本で最大600Wまで送れるという点です。ハイエンドになるほど大電力が必要なので、8pinを何本も使うか、1本で大電力を送れる12VHPWRを使うか、という設計になっています。

ちなみに「6+2pin」という表記をよく見かけますが、これは6pin部分と2pin部分が分割できる8pinケーブルのこと。グラボ側が6pinなら6pinだけ挿し、8pinなら8pin全部を挿す、という柔軟な作りになっているだけなので、身構えなくて大丈夫です。

12VHPWRと12V-2×6コネクタの違いとは？

よくある疑問：12VHPWRって「溶ける」って聞いて不安なんだけど、12V-2×6とは何が違うの？

12VHPWR（トゥエルブ・ブイ・エイチ・ピー・ダブリュー・アール）とは、最新の高性能グラボ向けに作られた16pinの新しい補助電源コネクタです。見た目は小さいのに、1本で最大600Wという大電力を送れるのが特徴で、太い8pinケーブルを何本も挿さずに済むメリットがあります。

ただ、登場初期には「根元までしっかり挿さっていない（半挿し）」「ケーブルを急角度で曲げて負担がかかっていた」といった原因で、コネクタが発熱・溶融するトラブルが報告されました。そこで、その改良版として登場したのが12V-2×6コネクタです。

12V-2×6は、コネクタの形状（ピンの長さや検知ピンの配置）が見直され、しっかり奥まで挿さっていない状態では大電力が流れにくい安全設計になっていると言われています。

ケーブル自体は12VHPWRと大きくは変わらず、コネクタの物理設計が改良された、というイメージです。名称は違っても互換性はあり、混同して使われることも多いため、あまり神経質にならなくて大丈夫です。

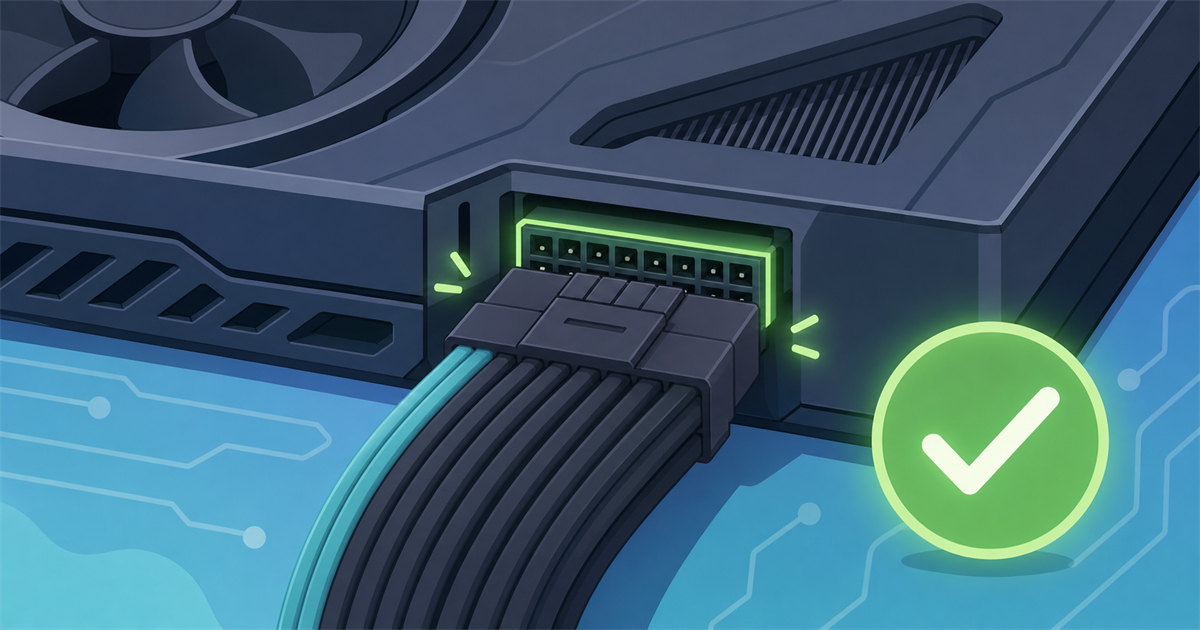

使う側として大事なのは、規格の名前を覚えることより「カチッと音がするまで、まっすぐ奥まで挿す」ことです。半挿しのまま使うと発熱・故障の原因になるため、必ず根元まで確実に挿し込んでください。

グラボに必要な補助電源の本数と電源容量の目安

必要な補助電源の本数は、グラボの性能（消費電力）によって変わります。おおまかな目安を表にしました。あくまで一般的な傾向で、同じ性能帯でもモデルによって差があるため「目安」として見てください。

グラボの性能帯	補助電源の目安
エントリー（軽いゲーム向け）	不要、または6pin×1
ミドル（フルHD快適帯）	8pin×1 が多い
ハイ（WQHD〜4K帯）	8pin×2〜3、または12VHPWR×1
ハイエンド（最上位）	12VHPWR（12V-2×6）×1 が主流

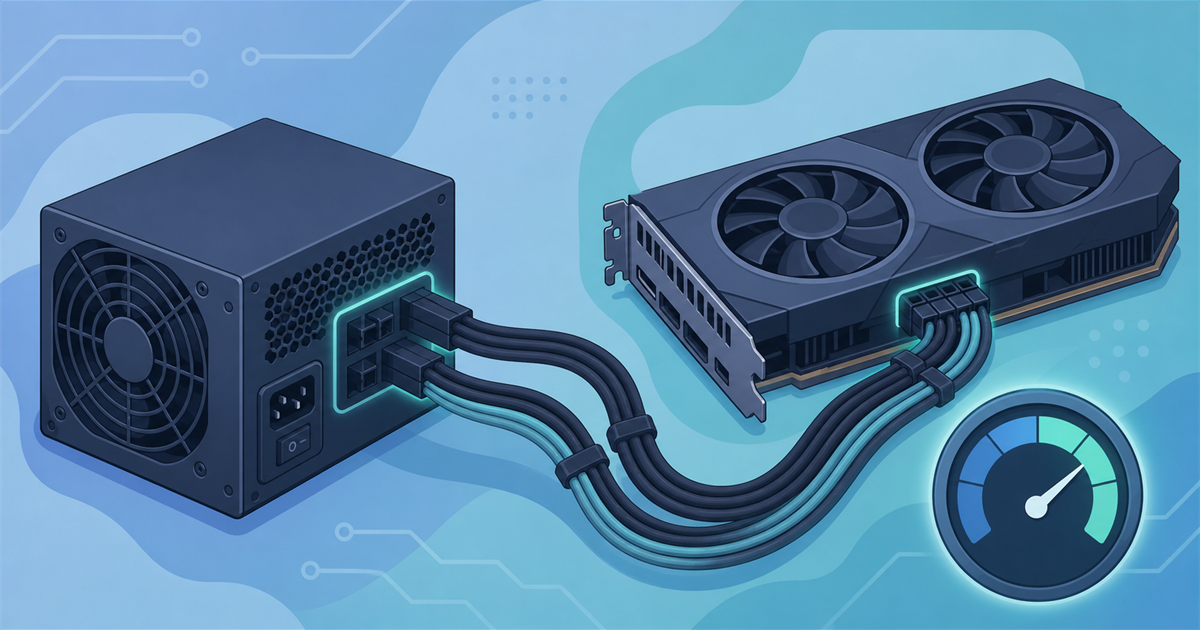

電源ユニットを選ぶとき、まず確認すべきは容量（W数）よりも「グラボが求めるコネクタが本数分そろっているか」です。8pinが2本必要なグラボに、8pinが1本しか出ていない電源では動かせません。

電源容量（W数）については、「消費電力の2倍が必要」という説を聞くこともありますが、これは古い考え方だと言われています。実際には、システム全体の消費電力に少し余裕を持たせる程度で十分です。下のグラフは、電力の入り口ごとに送れる電力の上限をイメージ化したもの（目安）です。

また、最近のグラボは瞬間的に大きな電力を必要とすること（＝電力スパイク）があります。これに対応するのが、次に説明するATX3.0/3.1やPCIe5.0対応の電源です。余裕のある容量を選んでおくと、こうした瞬間的な負荷にも安定して対応しやすくなります。

ATX3.0/3.1・PCIe5.0対応電源と変換ケーブルの注意点

よくある疑問：ATX3.0にATX3.1、PCIe5.0対応…数字が多くて分からないけど、結局どれを選べばいいの？

難しそうに見えますが、要点はシンプルです。ATX3.0／ATX3.1は、電源ユニットの新しい規格で、最新グラボの瞬間的な電力スパイクに耐えられるよう設計されています。多くの場合、これらの電源には12VHPWR（12V-2×6）コネクタが最初から付いているため、変換ケーブルを使わずにハイエンドグラボへ電力を送れます。

ATX3.0と3.1の違いはやや専門的で、細かな内部仕様（コンデンサ設計などに関わるホールドアップ時間の要件）が見直された、という程度です。初心者の方は「どちらも最新グラボ向けの新しい電源規格」という理解で十分で、これから買うなら新しい3.1対応や12V-2×6対応を選んでおくと安心、と覚えておけばOKです。

変換ケーブルを使うときの注意点

古い電源に12VHPWRコネクタが付いていない場合、8pinから12VHPWRへ変換するケーブルで対応することもできます。多くのグラボには変換ケーブルが付属していますが、使い方を誤ると危険です。

特に注意したいのが、複数の8pinを1本の電源ケーブルから分岐させて変換すると、1本のケーブルに大きな電流が集中し、発熱・溶融の原因になります。変換を使う場合は、それぞれの8pinを電源側の別々のケーブルに接続するのが基本です。無理な変換や過度なケーブルの折り曲げは避けましょう。

ケーブルの太さ（AWGという規格）にも品質差があり、細すぎるケーブルは発熱リスクが上がると言われています。心配な方は、最初から必要なコネクタが直付けされたATX3.1電源を選ぶのが、いちばん確実で安心です。

初心者はBTOなら補助電源を気にしなくてよい理由

よくある疑問：正直まだ不安…。初心者は補助電源のことを全部自分で確認しないとダメなの？

ここまで補助電源の話を続けてきましたが、実はBTOパソコン（メーカー組み立て済みPC）を買うなら、補助電源やコネクタの本数を自分で悩む必要はほとんどありません。理由は、メーカーがあらかじめグラボに合った容量・コネクタの電源をセットで組み込んでくれているからです。

• 電源容量が最適化済み：搭載グラボに合ったW数の電源が選ばれている
• コネクタの本数もそろっている：8pinや12VHPWRが必要な分だけ配線済み
• 組み立て・配線は動作確認済み：半挿しや無理な変換の心配がない

つまり、自作で「電源とグラボの相性」を計算する手間が、BTOではまるごと不要になります。とくにドスパラのゲーミングPC「GALLERIA（ガレリア）」は、グラボに合わせた電源構成で出荷されるため、届いてケーブルを挿す作業すらほぼありません。最新の価格や構成は、必ず公式サイトで確認してください。

電源やグラボの組み合わせで失敗したくない初心者の方は、まずはBTOの構成をのぞいてみるのがおすすめです。

＼電源もグラボもプロが最適構成／

まとめ：補助電源はコネクタと容量の確認がカギ

グラボの補助電源について、要点をおさらいします。

• 補助電源は、PCIeスロットの75Wでは足りない電力をグラボに補うためのケーブル
• 供給電力の目安は6pin=75W／8pin=150W／12VHPWR・12V-2×6=最大600W
• 電源選びは容量より先に必要なコネクタの本数がそろっているかを確認
• これから買うならATX3.1・12V-2×6対応が安心。変換ケーブルは別々の電源線に
• BTOなら補助電源は気にしなくてOK。電源とグラボが最適構成で届く

補助電源は難しそうに見えますが、仕組みを知れば怖くありません。とはいえ「自分で計算するのは不安」という方は、電源まで最適に組まれたBTOを選ぶのがいちばんの近道です。安心してゲームや作業に集中できる1台を選びましょう。

＼初心者はまず構成をチェック／

よくある質問（FAQ）

補助電源が足りないとどうなりますか？

グラボが求めるコネクタが足りないと、PCが起動しなかったり、警告が出て正常に動かないことがあります。無理に分岐や変換で本数を合わせると発熱リスクが上がるため、最初からコネクタが足りる電源を選ぶのが安全です。

12VHPWRと12V-2×6はどちらを選べばいいですか？

これから電源を買うなら、安全設計が見直された12V-2×6（ATX3.1対応）を選んでおくと安心と言われています。ただし互換性はあり、どちらでも大事なのは奥までまっすぐ確実に挿すことです。

今使っている電源に12VHPWRがありません。買い替えるべき？

付属の変換ケーブルで対応できる場合もありますが、それぞれの8pinを電源側の別々のケーブルに接続する必要があります。容量やケーブルに不安がある場合は、12V-2×6が直付けされたATX3.1電源への買い替えが確実です。

BTOパソコンでも補助電源を自分で確認する必要がありますか？

基本的に不要です。BTOは搭載グラボに合った容量・コネクタの電源が組み込まれ、配線も動作確認済みで出荷されます。届いてすぐ使えるので、電源まわりの知識に自信がない初心者の方ほどBTOが向いています。
